Tip:
Tun baterie de coastă
Subtip:
130mm/50 B-13 Model 1936

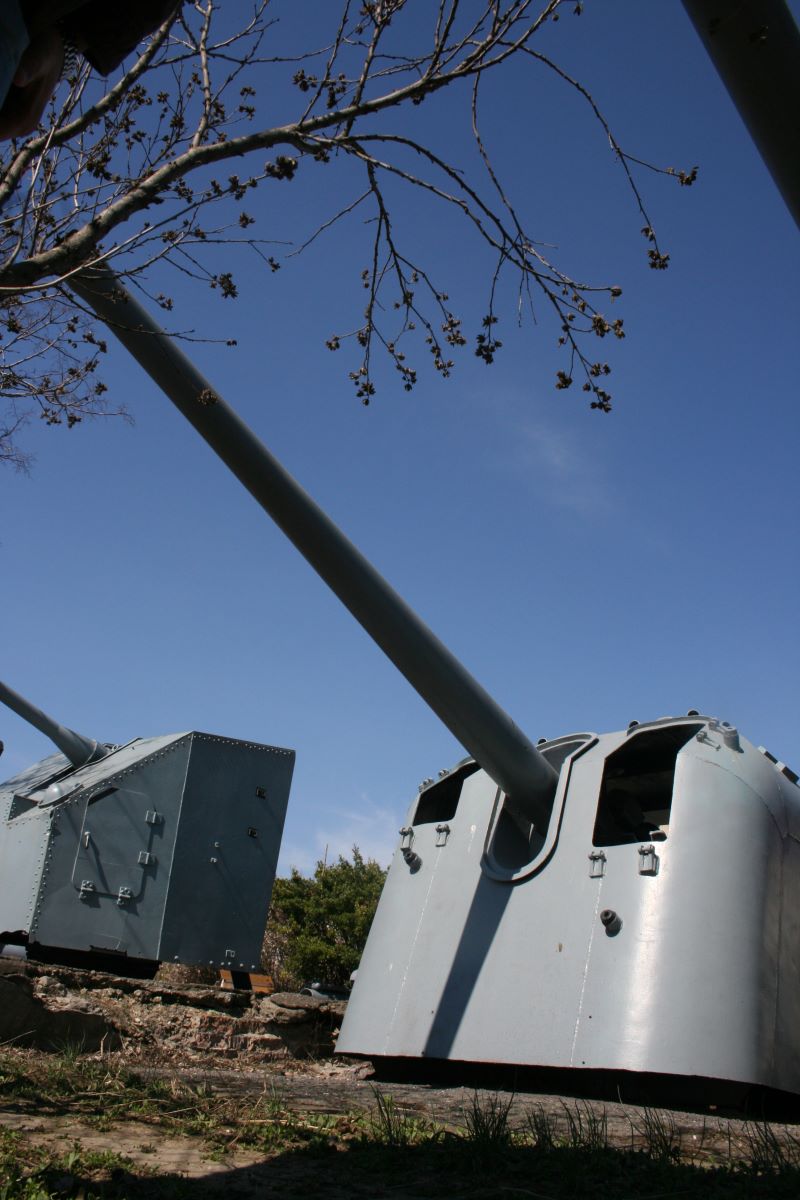

Descriere: Exponatul din patrimoniul Muzeului Marinei Române este un tip de tun semi-automat cu închizător șurub și dispune de un scut blindat compus prin sudare. Țeava are 50 de calibre și este formată din culată, tub și sburătură. Tubul este compus, având cămașă interiorară cu ghinturi. Mecanismul culatei și al țevii este făcut în așa fel încât tunul poate opera cu cămăși de 45mm și 20mm. Are ghinturi sens dreapta și închizător de formă cilindrică-tronconică. Măsoară 4500 mm în afara scutului și încă 1630 mm pe partea din interior până la culată. Aceasta din urmă este formată dintr-un bloc compus de 500 mm lungime, 900 mm înălțime și 700 mm lățime. Șina de conducere a proiectilului și a tubului cartuș (macaroanei ) în dispozitivul culatei are 520 mm lungime având formă de olană întoarsă. În stânga culatei se găsesc două manete semi-frânte de câte 34 cm ce acționează mecanismul de securizare al închizătorului culatei în timpul executării tragerii. Deasupra țevii, în partea din spate, spre culată se află mecansimul de recul compus din doi cilindrii: cel mare conține lichid și măsoară 1400 mm lungime cu un diametru maxim de 300 mm se termină în partea posterioară cu un capac hexagonal sub formă de piuliță, iar cel mic, secundar este mecanic având un arc recuperator înăuntru. Afetul este compus din: mecanismul de recul, dispozitivul de fixare, aparatele de ochire. Postametul este placa metalică care fixează întreg ansamblul tunului de puntea navei. Dedesubtul țevii și a culatei se află angrenajele dințate care manevrează tunul în direcție și înălțime. Mișcarea se execută cu ajutorul unui sistem de 3 axe și 3 roți manivelă având fiecare diametrul de câte 30 cm. În stânga culatei se află roata pentru manevrarea în direcție, iar în dreapta două roți pentru manevrarea în înălțime și culisarea laterală pe orizontală. De fiecare parte a țevii tunului se găsește câte un scaun pentru servanții care manipulează roțile-manivelă. Pedalele din dreptul scaunelor sunt pedale reazim. Tragerea se execută automat la închiderea culatei. Scutul are o înălțime de 2,85 m și 2, 50 m cu o grosime de 10 mm . Masa totală a tunului cu tot cu scut este de 12800 kg.


Domeniu
Știință și tehnică
Datare
mijlocul sec XX
Școală
sovietic
Loc de descoperire
jud. CONSTANȚA, Constanța
Material/Tehnică (text)
oțel, cupru, aliaje
Dimensiuni
lungimea țevii = 6450mm, înălțime = 2500mm, lățime = 2850mm
Fișă întocmită de
vochițu andrei
Fişă verificată de
vochițu andrei
Nr. inventar
792
Ordin de clasare
3013/17.05.2023 - Fond; Poziţia 16 Descarca PDF
